值得收藏的干貨！EMC屏蔽設計知識
發布日期： 2019-10-31 瀏覽人數：
說到
網絡通信就少不了關于電磁干擾的相關知識，如今網絡技術的發達帶來的不安全性也愈發明顯。為了營造更好的網絡環境，電磁干擾技術受到不同行業的關注。其中屏蔽設計將是下面要為大家介紹的。

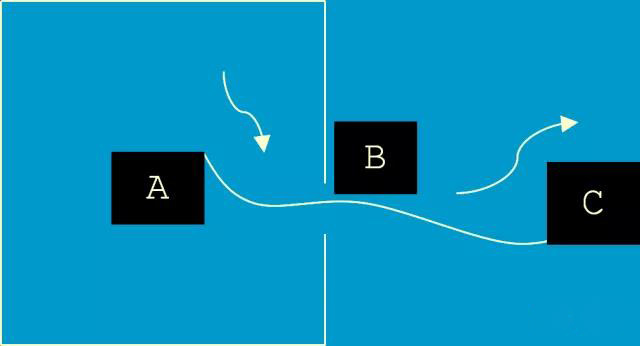

電磁干擾屏蔽設計主要包括通風孔及開口設計、結構接縫屏蔽設計、電纜從屏蔽體內穿出、電纜設計原則、接地、屏蔽材料的應用以及截止波導通風板等設計流程。這些流程構成了一個完整的屏蔽設計，這里我們將著重介紹第四步中的穿出屏蔽體電纜設計的原則。
1、采用屏蔽電纜時，屏蔽電纜在出屏蔽體時，采用夾線結構，保證電纜屏蔽層與屏蔽體之間可靠接地，提供足夠低的接觸阻抗。另外，用屏蔽連接器轉接將信號接出屏蔽體，通過連接器保證電纜屏蔽層的可靠接地。
2、采用非屏蔽電纜時，采用濾波連接器轉接，由于濾波器通高頻的特性，保證電纜與屏蔽體之間有足夠低的高頻阻抗。而且電纜在屏蔽體的內側（或者外側）要足夠短，使干擾信號不能有效地耦合出去，從而減小了電纜穿透的影響。
